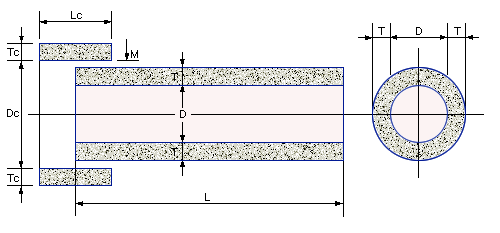

흄관 A형 (칼라식)




명칭
규격 		보 통 관 Normal pipe 참고중량(kg)
Reference Weight
관 Pipe 칼 라 Color 외압시험하중
 (kg/m)Out-Pressure
Test Load
D
(mm)		 T
(mm) 		L
(mm)		 Dc
(mm) 		Tc
(mm) 		Lc
(mm) 		균열
Crack		 파괴
Rupture		 관
Pipe		 칼라
Color		 합계
 Total
150 150 26 2500 226 28 150 1700 2600 90 8 98
200 200 27 2500 278 30 150 1700 2600 120 11 131
250 250 28 2500 330 31 150 1700 2600 152 14 166
300 300 30 2500 390 33 150 1800 2700 194 17 211
350 350 32 2500 444 35 150 2000 3000 239 20 259
400 400 35 2500 500 38 150 2200 3300 298 25 323
450 450 38 2500 556 42 200 2400 3600 364 40 404
500 500 42 2500 614 46 200 2600 3900 446 49 495
600 600 50 2500 730 50 200 3000 4500 637 63 700
700 700 58 2500 846 58 200 3300 5000 861 85 946
800 800 66 2500 962 66 200 3600 5400 1120 110 1230
900 900 75 2500 1080 75 200 3900 5900 1435 138 1573
1000 1000 82 2500 1200 82 250 4200 6300 1744 207 1951
1100 1100 88 2500 1312 88 250 4400 6700 2050 248 2298
1200 1200 95 2500 1426 95 250 4600 7300 2419 284 2703
1350 1350 103 2500 1592 103 250 4800 8300 2941 345 3286
1500 1500 112 2500 1768 112 250 5100 9300 3526 439 3965
1650 1650 120 2500 1934 120 250 5400 10300 4180 481 4661
1800 1800 127 2500 2098 127 250 5700 11300 4833 553 5386
※ 중량은 보통관을 표준한 것입니다.

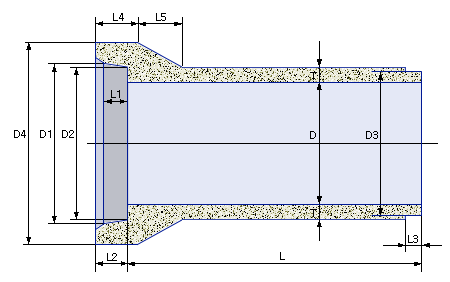

흄관 B형 (소켓식)




(단위 : mm)
규격 안지름
D		 D1 D2 D3 D4 두께
T		 L1 L2 L3 L4 L5 유효길이
L
150
200
250
300
350		 150
200
250
300
350 		210
262
314
368
422

206
258
310
264
418

194
246
298
350
404

262
316
370
424
482

 26
27
28
30
32		 65 90
32




36
40

42
115
120
50
55
60
65
2500

400
450
500
600
700

 400
450
500
600
700		 478
534
592
708
824		 474
530
588
704
820

460
516
574
690
802

 544
606
672
804
936		 36
38
42
50
58
70
75

95
100
105
125
130
135
140
70
75
85
100
115
800
900
1000
1100
1200		 800
900
1000
1100
1200		 940
1058
1172
1286
1400		 936
1054
1168
1282
1396		 918
1036
1150
1260
1374		 1068
1204
1332
1458
1586		 66
75
82
88
95 		80
85
96
100
104		 100
115
120
125
130		 150
160
165
175
185		 130
150
165
175
190
1350 1350 1566 1562 1540 1768 103 108 135 195 205
※ 비고 : L4, L5 는 참고 치수로 한다.
